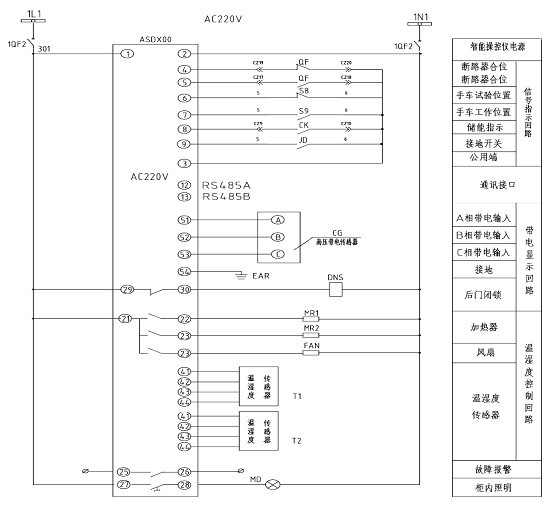

在濰坊某水泥廠高壓開關柜設計中，全部采用了ASD系列開關柜智能測控裝置。應用方案見圖5。圖中信號指示回路通過開關量輸入采集來實現一次原理圖指示；帶電顯示回路通過高壓傳感器輸入來指示母線是否帶電；溫濕度控制回路通過溫濕度傳感器輸入來實現溫濕度控制。并帶有Modbus通訊輸出, 供用戶遠程監測和控制。一改以往每個開關柜需配備不同廠家的多種產品，既減少了工程量節約了成本，又提高了系統的可靠性。投入試用的開關柜智能測控裝置以其良好的穩定性和可靠性能保證了對開關柜內的一次設備的保護，并且保證了對于電壓、電流、功率等參數的準確測量和對電能的準確計量，同時方便了用戶對開關柜的實時監控。
